El error paper jam en impresoras Epson no siempre está relacionado con el papel. En muchos casos, este mensaje está asociado a un problema en el sistema de movimiento del carro, conocido como CR Unit (Carriage Unit).
De acuerdo a los manuales técnicos de Epson, cuando aparece este error, se deben realizar verificaciones específicas en el sistema mecánico del carro, ya que el fallo puede estar en el movimiento, carga o funcionamiento del motor.
En este artículo te explico cómo diagnosticar correctamente este problema con un enfoque técnico real.
El error hace referencia a todos estos modelos de impresoras EPSON ET-4800/L5290 series ET-2800/ET-2820/L3260 series ET-2810/L3250 series L3210 series L3200 series L1210 series ET-1810/L1250 series.
⚙️ ¿Qué es el CR Unit en una impresora Epson?
El CR Unit (Carriage Unit) es el sistema encargado de mover el cabezal de impresión de un lado a otro durante el funcionamiento de la impresora.
Está compuesto por:
Motor del carro (CR Motor).
Banda o correa de transmisión.
Guía metálica del carro.
CR Encoder.
Cabezal de impresión.
Flex del sensor del cabezal.
👉 Si este sistema falla, la impresora no puede operar correctamente y genera errores como paper jam.
📌 Interpretación técnica del error (según manual)
Cuando aparece el error, Epson indica revisar lo siguiente:
🔍 1. Verificar obstáculos en el recorrido del carro
“Check if there is any obstacle in the CR Unit motion range”
Esto significa revisar todo el trayecto del carro.
En la práctica debes verificar:
Objetos extraños dentro del equipo.
Restos internos.
Cables fuera de posición.
Suciedad acumulada.
Partes mal ensambladas.
👉 Cualquier interferencia puede impedir el movimiento normal.
🔍 2. Verificar si el motor del carro se traba
“Check if the CR Motor gets stuck somewhere when moved by hand”
Aquí debes comprobar el movimiento manual del carro.
Procedimiento:
Apaga la impresora.
Desplaza el carro con la mano.
Resultado esperado:
Movimiento suave y continuo → correcto.
Movimiento duro o con saltos → problema mecánico.
👉 Si se traba, el error no es electrónico sino mecánico.
🔍 3. Verificar carga excesiva en el sistema
“Check if any heavy load exists in the CR Unit motion range”
Esto se refiere a resistencia anormal en el sistema.
Posibles causas:
Banda muy tensa o desgastada.
Guía del carro seca o sucia.
Cabezal con resistencia al desplazarse.
Engranajes forzados.
Motor trabajando con sobrecarga.
👉 Esto hace que el sistema no complete su ciclo normal.
🧠 Relación con fallas reales (nivel técnico)
En servicio técnico, este tipo de error suele estar asociado a:
Carro trabado o con fricción.
Encoder sucio o mal posicionado.
Banda del carro deteriorada.
Motor CR defectuoso.
Flex del sensor de cabezal en mal estado o suelto.
Guía sin lubricación.
👉 Todos estos afectan directamente el CR Unit.
🔧 Procedimiento completo de diagnóstico
✔️ Paso 1: Inspección visual
Revisar:
Estado interno del equipo
Posibles interferencias
Componentes fuera de lugar
✔️ Paso 2: Movimiento manual
Desplazar el carro
Detectar puntos de resistencia
✔️ Paso 3: Evaluación del sistema mecánico
Verificar:
Banda (tensión y desgaste)
Guía (lubricación)
Estado del motor
✔️ Paso 4: Revisión de componentes asociados
Encoder strip limpio
Flex en buen estado
Conectores firmes
🛠️ Soluciones según el problema detectado
Dependiendo del diagnóstico:
🔹 Limpieza interna
Eliminar suciedad o residuos que afecten el movimiento.
🔹 Lubricación de la guía
Aplicar lubricante adecuado para mejorar el desplazamiento.
🔹 Ajuste o cambio de banda
Si está floja o desgastada.
🔹 Reparación del motor CR
Si presenta fallas o pérdida de fuerza.
🔹 Revisión del flex del sensor del cabezal
Si hay problemas de señal o funcionamiento irregular.
⚠️ Recomendaciones importantes
No forzar el movimiento del carro
No manipular con la impresora conectada
Evitar uso de herramientas inadecuadas
Realizar mantenimiento preventivo

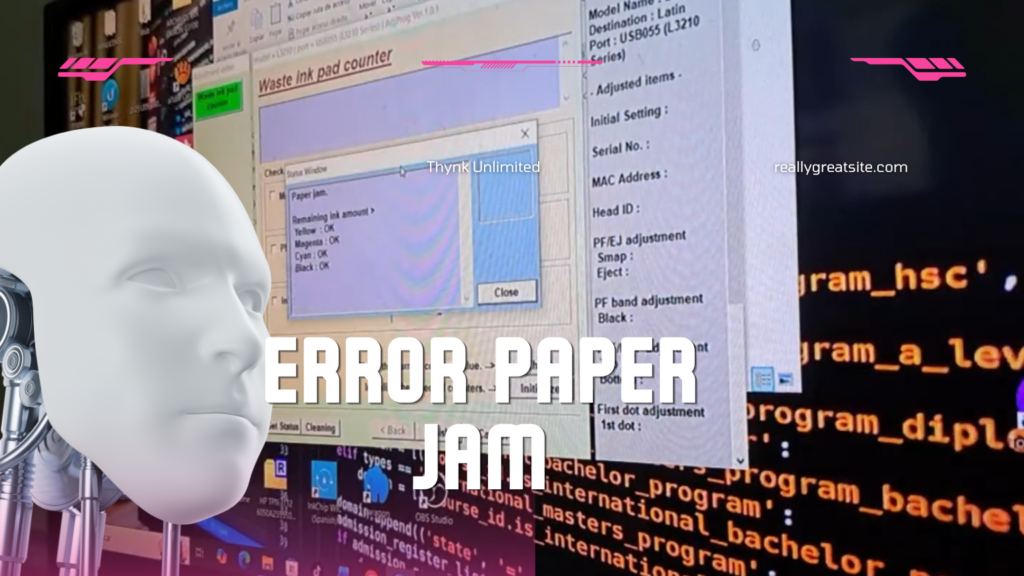

NOTA: En una impresora EPSON L3210 el error lo mostraba en el programa de ajuste y la causa fué el flex del sensor del cabezal.
