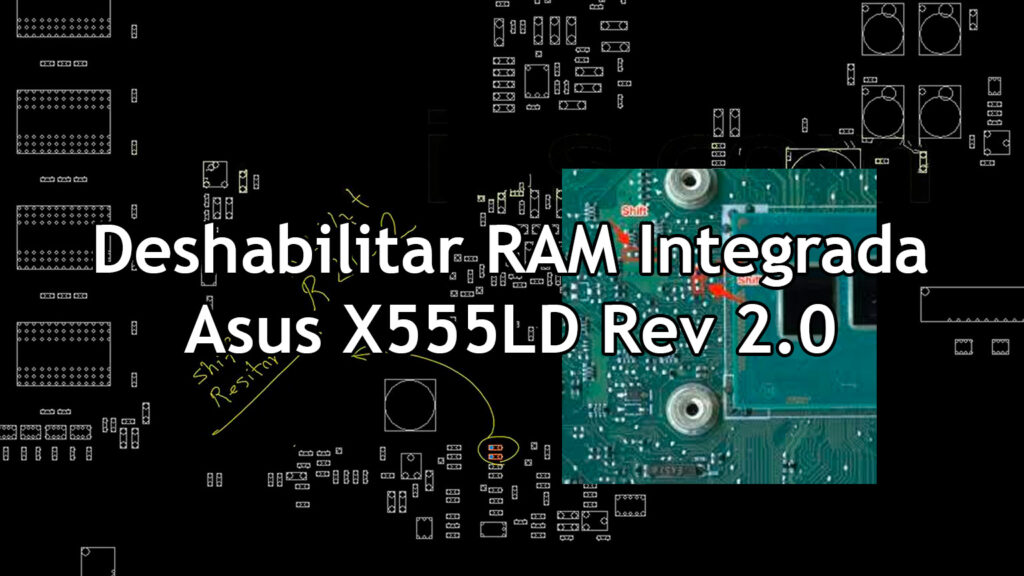

🔧 Cómo Deshabilitar la RAM Integrada en Asus X555LD Rev 2.0
La Asus X555LD Rev 2.0 incorpora memoria RAM integrada (onboard) soldada a la placa madre. Cuando esta RAM presenta fallas (pantalla negra, pitidos, no da video o cuelgues), es posible deshabilitarla a nivel hardware para forzar el uso del slot SO-DIMM.
En este artículo explicamos cómo identificar y deshabilitar la RAM integrada, un procedimiento común en servicio técnico avanzado.
⚠️ Advertencia Importante
Este procedimiento está dirigido a técnicos electrónicos. Requiere:
Estación de aire caliente
Microscopio o lupa
Esquema o boardview (recomendado)
Experiencia en soldadura SMD
🧠 ¿Por qué falla la RAM integrada en la X555LD?
Las fallas más comunes son:
No da video
Enciende pero se apaga
Pitidos de error de memoria
Congelamientos aleatorios
No reconoce RAM del slot
📌 En este modelo, la RAM onboard suele ser DDR3L, conectada directamente al controlador de memoria del CPU.
🧩 Configuración de Memoria – Asus X555LD Rev 2.0
RAM integrada: 2GB o 4GB DDR3L
Slot adicional: SO-DIMM DDR3L
Controlador: integrado en CPU Intel (Haswell / Broadwell)
👉 El sistema prioriza la RAM onboard, por eso si falla, el equipo no arranca aunque el slot esté bueno.
🔍 Identificación de la RAM Integrada
Ubica los chips de memoria soldados (normalmente cerca del CPU).

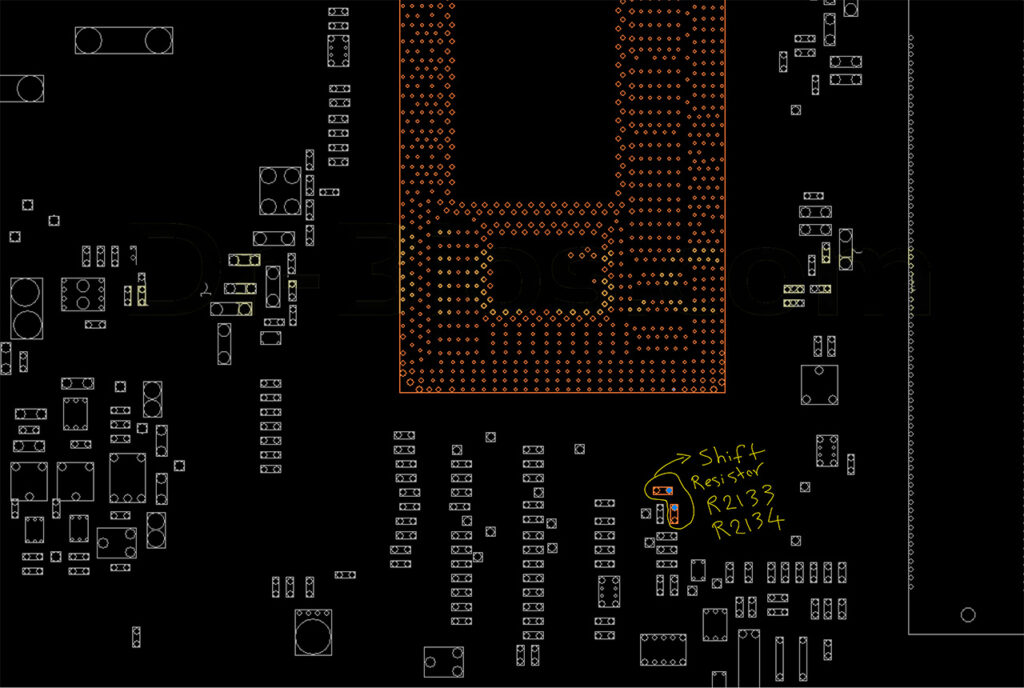

Identifica resistencias de configuración:
MEM_DISABLE
RAM_EN
SPD_EN
Estas resistencias suelen ser 0Ω (jumpers).
🛠️ Métodos para Deshabilitar la RAM Integrada
✅ Método 1: Remover Resistencia de Habilitación (Recomendado)
Identifica la resistencia RAM_EN / MEM_EN.
Retira la resistencia (generalmente 0Ω).
Limpia la zona.
Instala RAM en el slot SO-DIMM.
Enciende y prueba.
✔ Método más limpio y reversible.
✅ Método 2: Aislar Señales de la RAM Onboard
Se puede:
Retirar resistencias de CLK, DQ o DQS
Aislar líneas de datos
⚠️ No recomendado salvo que no exista resistor de disable.
❌ Método NO recomendado: Retirar el chip de RAM
Puede generar errores de impedancia
Riesgo de dañar pads
El BIOS puede seguir intentando inicializarla
Solo como último recurso.
💾 Consideraciones de BIOS
Generalmente NO requiere modificación de BIOS
El sistema detecta automáticamente solo el slot
Si no arranca:
Clear CMOS
Actualizar BIOS
Probar otro módulo DDR3L
🧪 Pruebas Posteriores
Verificar POST correcto
Ingresar a BIOS y revisar memoria detectada
Probar con MemTest
Test de estrés en Windows o Linux
📌 Fallos Comunes tras el Procedimiento
No reconoce RAM → módulo incompatible (usar DDR3L 1.35V)
Enciende sin video → resistencia incorrecta removida
Arranca pero se cuelga → revisar líneas DQ/DQS
✅ Conclusión
Deshabilitar la RAM integrada en la Asus X555LD Rev 2.0 es una solución efectiva y profesional cuando la memoria onboard falla. El método más seguro es remover la resistencia de habilitación, permitiendo que el equipo funcione solo con RAM en el slot.
Este procedimiento puede salvar placas que de otro modo se descartarían.
